Partykeller Lichtsteuerung

Dieses Projekt ist während des Studiums im Fach HEW (Hardware-Entwurfs-Werkzeuge) entstanden. Es besteht aus einer Hardware, die die verschiedenen Geräte steuert wie auch aus einem PC-Tool, über das eine Steuerung möglich ist.

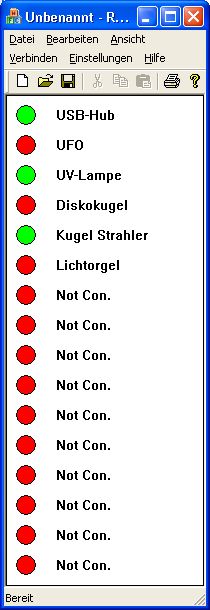

In dieser Oberfläche kann durch das Anklicken eines Kreises das entsprechende Gerät aktiviert werden. Die Farbe grün signalisiert, dass das Gerät bzw. der entsprechende Ausgang eingeschaltet ist.

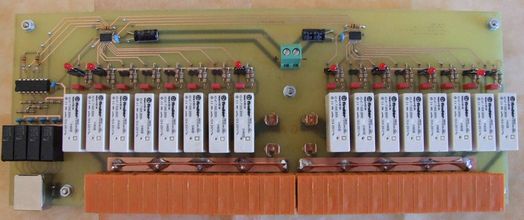

Die obere Abbildung zeigt die Relaisausgangskarte. Hier können die Ausgänge aus- oder eingeschaltet werden.

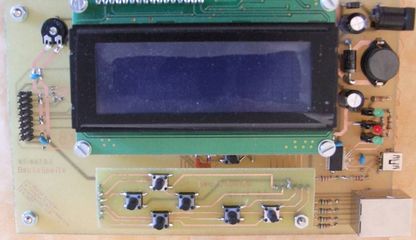

Die Fernsteuerung kann die Relaiskarte ansteuern. Zusätzlich kann sie über einen USB-Anschluss (Mini USB) vom PC aus programmiert werden.
